LEÍRÁS

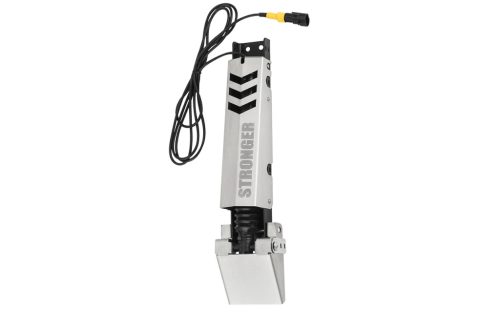

Ezt az eszközt a halradarok jeladójának süllyesztésére / felemelésére és a megfelelő dőlésszög szabályozására tervezték.A halradar használatakor elengedhetetlen a pontos jeladatok átvitele, de ez problémákba ütközik, ha a csónak tatján vagy orrában különböző szögek és magasságok vannak. Az adatok helyes tükrözéséhez a jeladónak szigorúan párhuzamosnak kell lennie a vízfelülettel (a horizontig). Így szinte minden halradargyártó javasolja a jeladó pozicionáló felszerelését. Ebben az esetben a visszavert jel tökéletesen jeleník meg a készülék képernyőjén!
A fenti képen a halradar jeladójának eltérő dőlésszög miatti hal ábra megjelenítésének változatai, láthatóak. A felső két képen a jeladó helytelen pozíciója látható, az érzékelő ilyen helyzete akár rossz kezdeti beállításnál, akár a hajó tatján vagy a hajó orrán (gyakrabban a tatján) hosszirányú trimmelés esetén lehetséges. Csak abban az esetben, ha az érzékelő a horizonttal szigorúan párhuzamosan van elhelyezve, jelenik meg a képernyőn az információ egyértelműen és torzítás nélkül. (alsó kép).
Ezért nagyon fontos a jelátalakító megfelelő dőlésszögének elérése!
A jeladó szabályozó pontosan arra van kitalálva, hogy lehetőség legyen a jeladó dőlésszögének elektronikus távoli szabályozására.
Az alapkészletben a szabályozónak a vezérlőpanelhez vagy a távvezérlő gombhoz történő csatlakoztatására egy 2 méteres kábelt használnak. Ha a csatlakozási hossz meghaladja a 2 métert, akkor külön kell vásárolni egy hosszabbító kábelt. Annak hossza 4 méter. Ebben az esetben a teljes telepítési hossza 6 méter lesz. Ez a hossz elegendő szinte minden legfeljebb 7 méter hosszú hajó vezérlőkonzoljára történő felszereléshez, ha a konzolt legfeljebb a csónak közepén szerelik fel.
